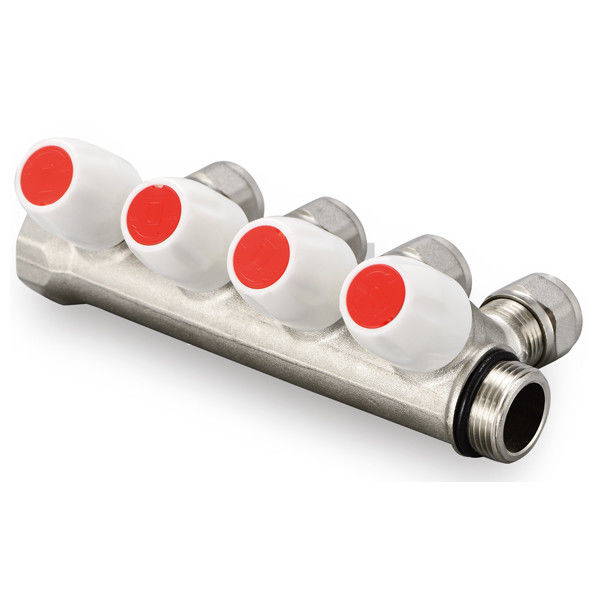

MF001

เครื่องปรับความร้อนกลาง

อุณหภูมิ 5-95 °C

12 และ 16 ((mm) PEX อะไหล่ ความดันการทํางานสูงสุด 1 Mpa ((10Bar)

ความดันการทํางาน0.7Mpa

3/4′′ และ 1′′ โดยสองตัวเลือก

การติดตั้งเครื่องปรับเปลี่ยนทางได้เสร็จสิ้นเพื่อการทดสอบ

1. เปิดน้ําเข้าและกลับวาล์ว, น้ําหลักใน manifold, ถอนเครื่องวัดระบายน้ําห่อสีแดงหมุนขึ้นการปรับระบายน้ํา (สกูลคอลเลคเตอร์เปิด)
2. การออกอากาศอัตโนมัติ ปล่อยหมวกเล็ก ๆ น้อย ๆ ปล่อยให้ออกอากาศอยู่ในสภาพอัตโนมัติ ปล่อยอากาศภายใน manifold
3ทดสอบระบบในสภาพเปิดเต็ม เพื่อดูว่ามีการรั่วไหลของความปลอดภัยหรือไม่ และทดสอบระบบเป็นเวลา 24 ชั่วโมง (ความดันคงที่ 1.0 ~ 1.2MPa)
4. การทดสอบความดัน 24 ชั่วโมง ตรวจสอบว่ามีการรั่วไหลของน้ําหรือปรากฏการณ์การรั่วไหลในจุดเชื่อมส่วนประกอบแต่ละจุด หากพบการปิดเร่งด่วนในวาล์วกลับ ซ่อมท่อและทดสอบใหม่.
5. ตัวชี้วัดการทดสอบระบบสามารถตอบสนองความต้องการของผู้ใช้ได้อย่างเต็มที่ และความดันของระบบความดันจะกลับมาที่ความดันการใช้งานปกติ
หมายเหตุ: ค่าความดันสูงสุดของระบบไม่สามารถเกิน 1.2MPa

เครื่องประกอบความร้อน PEX กลาง (พอลิเอธีเลนเชื่อมต่อกัน) เป็นระบบปลูกน้ําที่กระจายน้ําร้อนหรือของเหลวอื่น ๆ ทั่วอาคารเครื่องปรับความร้อนเชื่อมต่อกับเครื่องปั่นหรือแหล่งความร้อนอื่น ๆ และกระจายของเหลวที่ร้อนผ่านเครือข่ายของท่อ PEX ที่ผ่านผนังรายละเอียดเพิ่มเติมเกี่ยวกับการใช้งาน, วัสดุแท้, การติดตั้ง, ขนาดและคําแนะนําของพัสดุประกอบความร้อน PEX

มนิโฟลด์ คืออะไร

มนนิโพลด์ คืออุปกรณ์หรือระบบที่ออกแบบมาเพื่อกระจาย การควบคุม หรือควบคุมการไหลของของเหลว ก๊าซ หรือสัญญาณไฟฟ้าไปยังหลายช่องออกหรือส่วนประกอบมันทําหน้าที่เป็นศูนย์กลางหรือจุดแยกที่ไหลของแบ่งหรือรวม, ทําให้การจัดจําหน่ายมีประสิทธิภาพและมีระเบียบ

อัธยาศัย "หลากหลาย" สามารถอ้างอิงถึงประเภทของอุปกรณ์หรือระบบที่แตกต่างกันขึ้นอยู่กับการใช้งานเฉพาะเจาะจง

มนฟลอยด์: ในระบบของสารเหลว มนฟลอยด์คือโครงสร้างที่กระจายการไหลของสารเหลวจากแหล่งเดียวไปยังหลายช่องทางออกหรือช่องทางระบบไฮดรอลิก, ระบบเชื้อเพลิง, และการควบคุมกระบวนการ. แหล่งรวมของเหลวสามารถทําจากวัสดุเช่นโลหะ, พลาสติก, หรือวัสดุประกอบและเชื่อมต่อสําหรับควบคุมและกํากับการไหล.

HVAC Manifold: ในระบบการทําความร้อน, การระบายอากาศและเครื่องปรับอากาศ (HVAC), มนนิโฟลด์ถูกใช้เพื่อกระจายและสมดุลการไหลของอากาศหรือสารเย็นไปยังโซนหรือองค์ประกอบที่แตกต่างกันมันช่วยให้มีการควบคุมการไหลของอากาศและอุณหภูมิที่เหมาะสมในอาคารหรือระบบ.

แมนนิโฟลด์ไฟฟ้า: ในระบบไฟฟ้า, แมนนิโฟลด์คืออุปกรณ์ที่อนุญาตให้มีการกระจายและการจัดตั้งสัญญาณไฟฟ้าหรือพลังงานไปยังส่วนประกอบหรือวงจรหลายส่วนมันสามารถรวมตัวเชื่อม, เทอร์มิเนล หรือพับพับพับ (PCB) เพื่ออํานวยความสะดวกในการไหลของกระแสไฟฟ้า

ช่องหลอดออก: ในเครื่องยนต์รถยนต์, ช่องหลอดออกจะรวบรวมและนําก๊าซออกจากแต่ละกระบอกไปสู่ท่อออกเดียว.มันเป็นจุดรวมกลางสําหรับก๊าซออกและช่วยปรับปรุงประสิทธิภาพของเครื่องยนต์.

เครื่องปรับปรุงความร้อน, เรียกว่า เครื่องปรับปรุงการปรับปรุงความร้อน หรือ เครื่องปรับปรุงวงจรการปรับปรุงความร้อนเป็นอุปกรณ์ที่ใช้ในระบบทําความร้อนด้วยน้ําเพื่อควบคุมและกระจายน้ําร้อนหรือของเหลวที่บรรทุกความร้อนไปยังโซนหรือวงจรต่าง ๆ ภายในอาคารมันทําหน้าที่เป็นศูนย์กลางสําหรับสายไฟฟ้าและสายกลับของระบบทําความร้อน ทําให้สามารถควบคุมและควบคุมอุณหภูมิได้เป็นส่วนตัวในแต่ละโซนทําความร้อน

การใช้งานของมินิโฟลด์

• ระบบทําความอบอุ่นสําหรับอาคารอาศัยและอุตสาหกรรม
• ระบบทําความร้อนชั้นด้วยแสงสว่าง
• ระบบทําความร้อนบอร์ดเบส
• ระบบทําความร้อนด้วยน้ํา

วัสดุแท้:

• ท่อ PEX
• เครื่องประกอบจากทองแดงหรือสแตนเลส
• อุปกรณ์ประกอบท่อและอุปกรณ์ปรับเปลี่ยน
• การกันความร้อน
• เครื่องติดตั้ง

วิธีการติดตั้ง minifold

1. กําหนดจํานวนโซนหรือห้องทําความร้อนและคํานวณความยาวของท่อ PEX สําหรับโซนแต่ละโซน
2. ติดตั้งแหล่งรวมในตําแหน่งกลาง โดยปกติใกล้แหล่งความร้อน และเชื่อมต่อมันกับสายไฟฟ้าและสายกลับ
3. ติดตั้งท่อ PEX ในแต่ละโซนและเชื่อมต่อมันกับแมนนิโพลด์ โดยใช้อุปกรณ์ประกอบและตัวปรับ
4. ปกป้องท่อ PEX เพื่อลดการสูญเสียความร้อนให้น้อยที่สุด และเพิ่มประสิทธิภาพ
5. ติดตัวประกอบกับผนังหรือพื้น โดยใช้พรานท์
6. เติมระบบด้วยน้ํา และล้างอากาศจากท่อ

ขนาด: ระบบปรับความร้อน PEX กลางมีให้เลือกในขนาดที่แตกต่างกันขึ้นอยู่กับจํานวนโซนหรือห้องที่พวกเขาถูกออกแบบให้ร้อนมารีฟอลด์สามารถมีเพียงสองประตูและมากถึง 24 หรือมากกว่าขนาดของท่อ PEX จะขึ้นอยู่กับภาระความร้อนและความยาวของท่อ

คําแนะนํา:

• ให้แน่ใจว่ามีขนาดที่เหมาะสมของ manifold และ PEX ท่อสําหรับภาระความร้อนและความยาวของท่อ
• ใช้ท่อและอุปกรณ์ติดตั้ง PEX ที่มีคุณภาพสูง เพื่อรับรองการติดตั้งที่ทนทานและไม่รั่ว
• ตัดระงับท่อ PEX เพื่อลดการสูญเสียความร้อนให้น้อยที่สุด และปรับปรุงประสิทธิภาพพลังงาน
• ทําความสะอาดอากาศจากท่อ เพื่อป้องกันการทํางานที่เสียงดังและกระเป๋าอากาศที่อาจทําให้เกิดความเสียหายต่อระบบ
• พิจารณาติดตั้งวาล์วผสม เพื่อควบคุมอุณหภูมิของของเหลวที่ร้อนขึ้น และเพิ่มความสบายและประสิทธิภาพ
